油壓機換向回路

發布時間：2022-10-13 09:02:43更新時間：2022-10-13 09:02:33 瀏覽量：191

[內容摘要]: 改變執行機構運動方向的回路稱為換向回路。 100噸油壓機 活動橫梁的行程速度取決于泵的供液量，而與工藝過程中的鍛件變形阻力無關。若泵的供液量為常量，則油壓機的工作速度為定值。伺服油壓機可利用活動橫梁行程速度恒定和泵供液壓力變化的特點，作為操縱分配器...

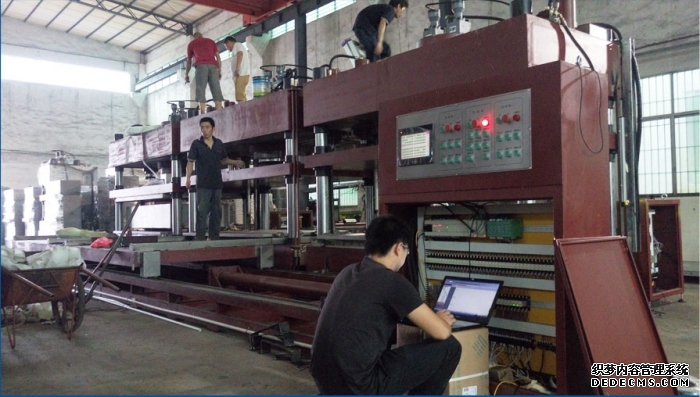

改變執行機構運動方向的回路稱為換向回路。100噸油壓機活動橫梁的行程速度取決于泵的供液量，而與工藝過程中的鍛件變形阻力無關。若泵的供液量為常量，則油壓機的工作速度為定值。伺服油壓機可利用活動橫梁行程速度恒定和泵供液壓力變化的特點，作為操縱分配器的信號，以實現油壓機的自動控制。冷擠壓成型機動力機構在電氣裝置的控制下，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動作的循環。換向回路可以采用各種換向閥實現換向。通過改變變量油泵的輸油方向，可以反轉容積調速閉路。這種方法雖然性能好，但結構復雜。

在油壓傳動控制系統中主要是通過采用企業各種換向閥實現需要換向的。對單作用油缸靠彌黃或自重復位時可采用二位三通閥閥換向；對于不同差動油缸也可采用二位三通閥換向。雙作用油缸同時采用一個二位四通閥或二位五通閥換向。前面分析各種設計油壓回路示例，便可以充分了解電子換向四路的工作基本原理。

所研究的各種電路都是以它們的特殊性而命名的。任何簡單的全油壓系統都包括油源、反轉裝置、執行器和調節裝置這四個基本部件，因此在特殊回路的研究中，為了方便讀者在動作過程中學習，一般部件是完整的，所以各種基本電路不是單回路，它們包含一個調節回路和方向

電路。如果油塞通過溢流閥流回油箱，則通道為壓力調節回路，通過換向閥高壓油可以改變A、B油路的流向，控制致動器的換向，然后通過油路。回到油箱，這條路是反向回路。在將基本回路組合成復雜油壓系統情況下，圖中所示的基本回路不是機械地組合的，而是僅提取和組合具有特定功能的部件，且根據需要保留一般部件。

當使用閥門改變方向時，根據需要的控制方法，操作者可以移動、馬達、電動、油壓、電液等形式的換向閥。換向閥的換向過程包括三個階段：執行機構減速到零稱為制動階段，執行機構停止運動一定時間時稱為停止階段，換向啟動加速到一定速度時稱為加速階段。這些過程通過改變滑閥相對于閥體的移動位置來實現。換向機構的穩定性和位置精度主要由制動階段決定，因此換向電路可以根據制動形式分成若干種類型，這將在下面描述。
