油壓機機架部件

發布時間：2022-10-20 10:12:12更新時間：2022-10-20 10:12:02 瀏覽量：172

[內容摘要]: 油壓機梁柱組合式機架是最常見的機架形式問題之一(圖3-2)，它由四根立柱可以通過企業內外螺母將上、下橫梁緊固地連接結合在一起，組成就是一個具有剛性的空間分析框架，承受油壓機的全部社會工作環境載荷。100噸油壓機活動橫梁的行程速度取決于泵的供液量，而與工...

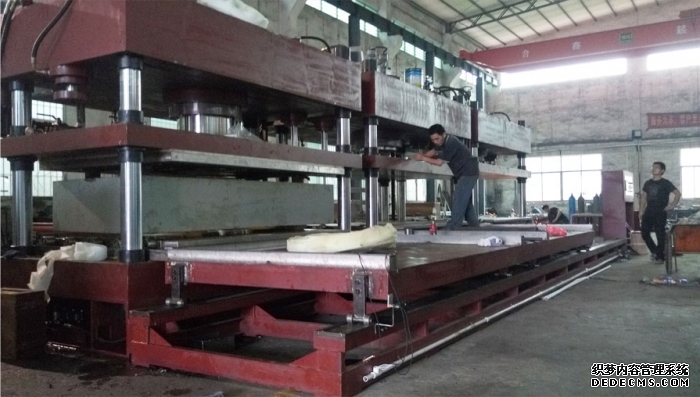

油壓機梁柱組合式機架是最常見的機架形式問題之一(圖3-2)，它由四根立柱可以通過企業內外螺母將上、下橫梁緊固地連接結合在一起，組成就是一個具有剛性的空間分析框架，承受油壓機的全部社會工作環境載荷。100噸油壓機活動橫梁的行程速度取決于泵的供液量，而與工藝過程中的鍛件變形阻力無關。若泵的供液量為常量，則油壓機的工作速度為定值。冷擠壓成型機動力機構在電氣裝置的控制下，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動作的循環。伺服油壓機可利用活動橫梁行程速度恒定和泵供液壓力變化的特點，作為操縱分配器的信號，以實現油壓機的自動控制。這里將主要內容介紹梁柱組合式機架的關鍵核心部件:立柱及橫梁。

油壓機立柱的預緊方式

油壓機立校的預緊方法方式研究主要有通過加熱預緊、油壓預緊與超壓預緊。

（1）加熱預緊加熱預緊是最常用的預緊方法，并為此設置了加熱柱兩端的加熱孔。

立起位置和梁安裝到位后，先在冷態下擰緊內外螺母，將電加熱元件插入加熱孔內，打開電源，加熱并伸展立柱。加熱前，根據預緊所需的轉角 θ，將“冷態擰緊”的立柱和螺母標記到位，按下式計算 θ

在公式中，θ 為“冷緊”后螺母的旋轉角度，l 為橫梁柱孔的深度，σ 為預緊應力，e 為柱材的彈性模量，p 為柱螺紋的節距。

立柱加熱拉伸后，將螺母旋轉θ角，待立柱冷卻后，完成預緊。

(2)油壓進行預緊油壓控制預緊是采用一些專用的預緊螺母，如圖3-7所示。螺母結構內有沒有一個通過環形的柱塞，先將需要螺母是否擰緊，之后向兩個螺母的柱鑫缸內通入壓力油，將校塞推出，拉長立柱，使橫梁和螺母間出現工作間隙，在間隙處塞入根據學生計算可以得出的給定不同厚度△H的墊片，然后卸壓即可。這里

式中，預緊應力，L為梁與柱的匹配長度，E為柱材料的彈性模量。

（3）安裝過壓預緊架時，在總壓力超過標稱壓力1.25倍的情況下加載油壓機，柱因過載而受到拉力，產生彈性伸長，此時應擰緊內螺母。

超壓預緊比較簡單，易于實現，但不易達到預期的預緊力。在超壓安裝中，由于梁、柱存在彎曲變形，接觸面配合不好，螺母不易緊固，各柱上的螺母不易保證同等緊固度，因此不能保證機架水平度和垂直度后的預緊力。
