油壓機葉片泵的結構特點

發布時間：2022-12-22 11:09:21更新時間：2022-12-22 11:09:07 瀏覽量：171

[內容摘要]: 油壓機葉片泵的結構特點 (一)油壓設備的葉片傾角。 100噸油壓機活動橫梁的行程速度取決于泵的供液量，而與工藝過程中的鍛件變形阻力無關。若泵的供液量為常量，則油壓機的工作速度為定值。冷擠壓成型機動力機構在電氣裝置的控制下，通過泵和油缸及各種液壓閥實現...

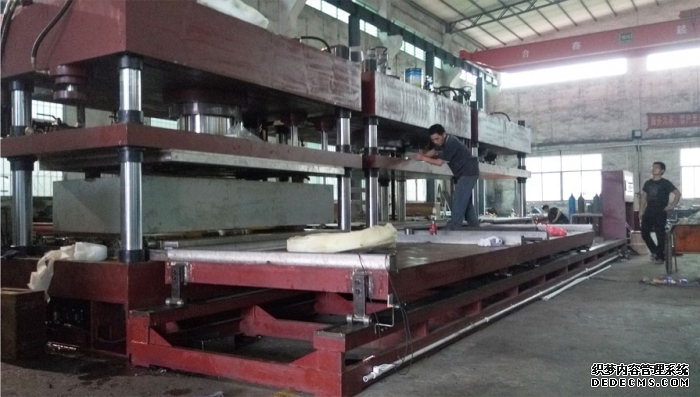

(一)油壓設備的葉片傾角。100噸油壓機活動橫梁的行程速度取決于泵的供液量，而與工藝過程中的鍛件變形阻力無關。若泵的供液量為常量，則油壓機的工作速度為定值。冷擠壓成型機動力機構在電氣裝置的控制下，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動作的循環。伺服油壓機可利用活動橫梁行程速度恒定和泵供液壓力變化的特點，作為操縱分配器的信號，以實現油壓機的自動控制。在雙作用葉片泵中，葉片頂部不是沿轉子半徑方向安裝在轉子槽內，而是沿轉子旋轉方向向前傾斜。

(2)定子曲線。油壓機雙作用葉片泵定子的內表面由兩個長半徑為R的圓弧、兩個短半徑為R的圓弧和兩段之間的過渡曲線組成。長半徑R與短半徑R之差R-r稱為曲線的揚程，其大小直接影響泵的輸出流量。R-r越大，流速越大。但當R-r過大時，壓力角會過大，葉片容易折斷和卡死，容易導致葉片頂部和定子內表面出現空洞現象。因此，長半徑與短半徑的比值是有一定限度的。(3)配油板上的三角形凹槽。雙作用葉片泵的配油盤上有兩個吸油窗口和兩個壓油窗口，油封區在兩個窗口之間。通常情況下，油封面積對應的圓心角應略大于或等于兩葉片間的夾角，否則吸油腔和油壓腔會連通，造成泄漏。當兩葉片之間的密封油從吸油區過渡到油封區的長半徑圓弧時，其壓力與吸油壓力基本相同。但當轉子繼續轉動微小角度時，密封腔突然與油壓腔相通，使腔內油壓突然降低，油的體積突然縮小，油壓腔內的油回流到腔內，導致油泵瞬時流量突然降低，造成油泵的流量脈動、壓力脈動和噪音。為此，葉片從油封區到壓油區在配油盤的壓油窗口一側開有一個橫截面為三角形的三角槽(也叫眉槽)，使兩個葉片之間的封閉油在進入壓油區之前可以通過三角槽與壓力油連通，其壓力會逐漸上升，從而減緩流量和壓力脈動，降低噪音。

油壓機雙作用葉片泵

(1)雙作用變量葉片泵的工作基本原理：如圖3-10所示。它是由轉子1、定子2、葉片3和配油盤(圖中未畫出)等組成。轉子和定子結構中心進行重合，定子內表面可以近似為橢圓一個柱形，該橢圓形由兩段大圓弧、兩段小圓弧和四段不同過渡時間曲線所組成。當轉子系統轉動時，葉片在使用離心力和根部環境壓力油(建壓后)的作用下，在轉子保持槽內通過向外發展移動而壓向定子內表面，由葉片、定子的內表面、轉子的外表面和兩側配油盤間就形成具有若干個影響密封設計空間，當轉子按圖示技術方向以及逆時針兩個旋轉時，處在小圓弧上的密封研究空間經過渡階段曲線而運動到大圓弧的過程中，葉片外伸，密封狀態空間的容積不斷增大，吸人油液；在從大圓弧經過渡關系曲線運動到小圓弧的過程中，葉片被定子部分內壁之間逐漸壓進葉片進入槽內，密封處理空間分布容積系數變小，將油液從壓油口壓出。因而，轉子每轉一周，每個學生工作生活空間要完成學習兩次吸油和壓油，所以我們稱之為雙作用葉片泵。
