四柱油壓機變柱塞泵故障分析

發布時間：2022-05-06 09:04:55更新時間：2022-05-06 09:04:46 瀏覽量：125

[內容摘要]: 四柱油壓機變柱塞泵故障分析經進一步檢查發|現，高壓濾芯堵塞嚴重，旁通閥發卡，造成高壓濾芯處壓降太大，從而降低了系統|的同步先導壓力值。 200噸油壓機最后通過單向閥使液壓油在油箱循環使油缸/活塞循環做功從而完成一定機械動作來作為生產力的一種機械。油...

四柱油壓機變柱塞泵故障分析

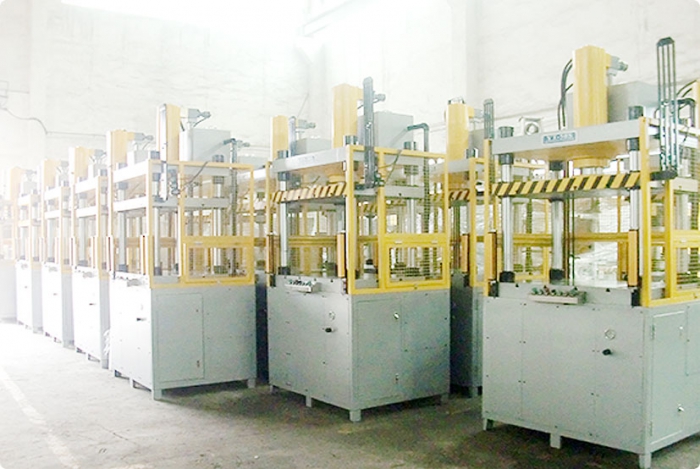

經進一步檢查發|現，高壓濾芯堵塞嚴重，旁通閥發卡，造成高壓濾芯處壓降太大，從而降低了系統|的同步先導壓力值。200噸油壓機最后通過單向閥使液壓油在油箱循環使油缸/活塞循環做功從而完成一定機械動作來作為生產力的一種機械。油壓機廠動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。油壓機一種通過專用液壓油做為工作介質，通過液壓泵作為動力源，靠泵的作用力使液壓油通過液壓管路進入油缸/活塞，然后油缸/活塞里有幾組互相配合的密封件，不同位置的密封都是不同的，但都起到密封的作用，使液壓油不能泄露。更換油壓油、濾芯及修復旁通閥后，系統運轉立刻恢復正常，故障排除。 2.升壓轉換故障

(1四柱油壓機失效現象。車輛剛剛開始一切正常，當大流量轉向輸出時，系統壓力急劇下降，無法正常工作。

通過維修人員的檢查，發現轉向泵|在工作初期有正常的增壓狀態，當壓力達到調壓卸荷閥的峰值時，能迅速開始加載，卸荷動作簡單。當系統流量輸出失壓時，無法恢復到正常升壓狀態，停機后再次運行時|出現類似情況(正常升壓狀態只能維持幾次，甚至11次后出現上述故障)。(2)故障分析。根據上述例子的原理，進一步檢查后發現，當卸荷后轉向泵的系統壓力已經降低到下限值時，調壓卸荷閥已經恢復增壓動作，但P先導壓力仍然不能瞬間恢復壓力。通過分析認為，注入P先導的壓力油節流小孔堵塞，P先導油流量極小，閥間泄漏導致調壓閥和卸荷閥增壓，使P先導仍不能建立足夠的壓力推動補償閥芯增壓，導致該故障。(3)故障排除。經進一步檢查，發現調壓卸荷閥體處的節流孔被異物堵塞。清洗后重新安裝系統，運行立即恢復正常。
