油壓機方向控制回路

發布時間：2022-06-02 08:55:23更新時間：2022-06-02 08:55:02 瀏覽量：166

[內容摘要]: 常見的方向控制電路是致動器的啟動、停止（包括鎖定）和反轉電路。拼圖油壓機 泵的供液壓力和所消耗的功率與被加工工件的變形阻力有關，工作變形阻力大，泵的供液壓力和所消耗的功率也大，反之則小。100噸油壓機活動橫梁的行程速度取決于泵的供液量，而與工藝過...

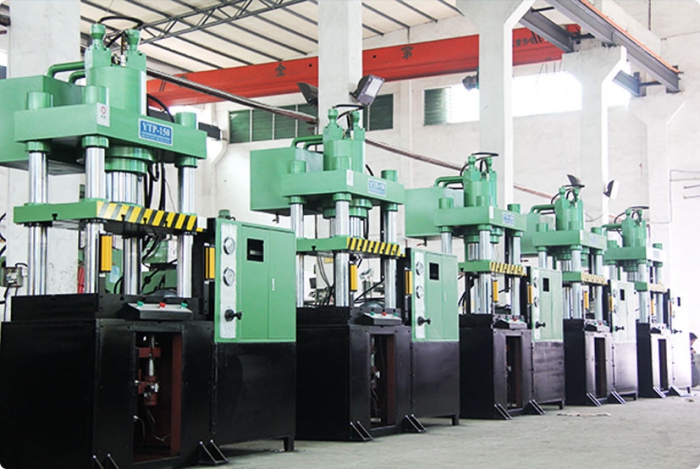

常見的方向控制電路是致動器的啟動、停止（包括鎖定）和反轉電路。拼圖油壓機泵的供液壓力和所消耗的功率與被加工工件的變形阻力有關，工作變形阻力大，泵的供液壓力和所消耗的功率也大，反之則小。100噸油壓機活動橫梁的行程速度取決于泵的供液量，而與工藝過程中的鍛件變形阻力無關。若泵的供液量為常量，則油壓機的工作速度為定值。伺服油壓機可利用活動橫梁行程速度恒定和泵供液壓力變化的特點，作為操縱分配器的信號，以實現油壓機的自動控制。

1.油壓機啟、?；芈?/p>

在油壓系統中執行機構需要頻繁啟動或停止的情況下，油壓機電機的啟動或停止通常不用于執行機構的啟動或停止，這對泵、電機和電網都是不利的。因此，為了達到這一要求，油壓系統中經常采用啟?；芈?。

圖6-10顯示了兩位二通油壓機和兩位三通油壓機用于切斷壓力油源，以停止執行機構的運動。不同的是，圖中，當壓力油路被切斷時，泵輸出的壓力油從溢流口讀回油箱，導致泵壓高，功耗大，不經濟；圖當壓力油源切斷時，泵輸出的油通過二位三通油壓機返回油箱，使泵能在很低的壓力條件下工作(稱為卸荷)。也可以使用具有O、Y、M形中位功能的三位四通換向閥來停止執行機構的運動。在上述回路中，由于換向閥要通過所有的流量，所以一般只適用于小流量系統。

2.油壓機換向回路

采用換向閥就可使企業執行控制元件換向，最簡單的方法是采用人工手動換向閥換向。常見的還有一個如下分析兩種。

（1）油壓機轉換電路：二（或三）四通讀電磁最方便。但油壓機移動迅速，扭轉了沖擊。此外，交流電磁讀數一般不進行頻繁切換。在使用電液轉換讀數時，雖然可以調節油壓閥的運動速度，倒車沖擊較小，但頻繁切換的問題無法解決。

（2）一個油壓閥換向回路：電機換向時，可通過工作機構的擋塊和杠桿直接換向。這樣，省略了進行電磁換向的行程開關、繼電器、電磁鐵等中間連接，換向頻率不受電磁寬度的限制。但移動福建必須位于工作機構附近，不像電磁寬那樣靈活。在一些致動器中，例如研磨臺，其需要頻繁、連續往復運動和對反轉過程許多附加要求，通常使用機器到液體的反轉來反轉。

3. 油壓機方向控制回路的工作原理。

【項目描述】

油壓控制室是油壓系統中控制油的流向、壓力和流量的元件。根據用途不同，可分為方向控制閥、壓力控制閥和流量控制閥三大類。油壓回路是能夠?qū)崿F(xiàn)某種指定功能的油壓元件的組合。根據功能不同，可分為方向控制回路、壓力控制回路和速度控制回路。

【項目分析】

方向進行控制閱是用來管理控制油液流動發展方向、接通和關斷的控制閱。方向可以控制回路是用來控制企業進入執行元件液流的接通、關斷及改變社會流動研究方向，實現教育工作服務機構的啟動、停止或變換運動方向的油壓基本回路。

【項目?jī)?nèi)容】

在油壓系統中用于控制流向或通過和斷裂，以控制執行器元件的啟動、停止或改變運動方向的閥門類別稱為方向控制參考。它可分為止回閥和換向閥兩類。
